Фабрика фильтров "BaltiK.", производит фильтрующие элементы ФЯГ для очистки воздуха в промышленных, административных, торгово-коммерческих, производственных зданиях. Подаваемый в помещение воздух требует очистки от различных загрязнений: крупно- и мелкодисперсной пыли, газовых выбросов и т.д. Основную деятельность в системе вентиляции выполняют фильтрующие элементы, одним из которых является фильтр ФЯГ – Фильтр Ячейковый Гофрированный.

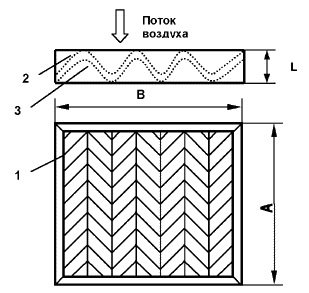

Фильтр ячейковый гофрированный состоит из рамки, фильтрующего материала и опорной сетки. Рамка выполнена из П-образного профиля, и по требованию может изготавливаться из нержавеющей стали, оцинкованной стали,пластика или картона.
Внутри рамки ФЯГ на опорной сетке в виде гофр уложен синтетический фильтрующий материал – полиэстер.
Такая конструкция увеличивает площадь фильтрации и пылеёмкость фильтрующего элемента, значительно продлевая срок его службы.
Фильтр воздушный ФВГ применяют в качестве основного фильтра в приточно-вытяжных системах вентиляции помещений. А в зданиях с высокими требованиями к подготовке воздуха гофрированные фильтры эксплуатируют в роли предфильтра для снижения пылевой нагрузки на последующие ступени фильтрации.

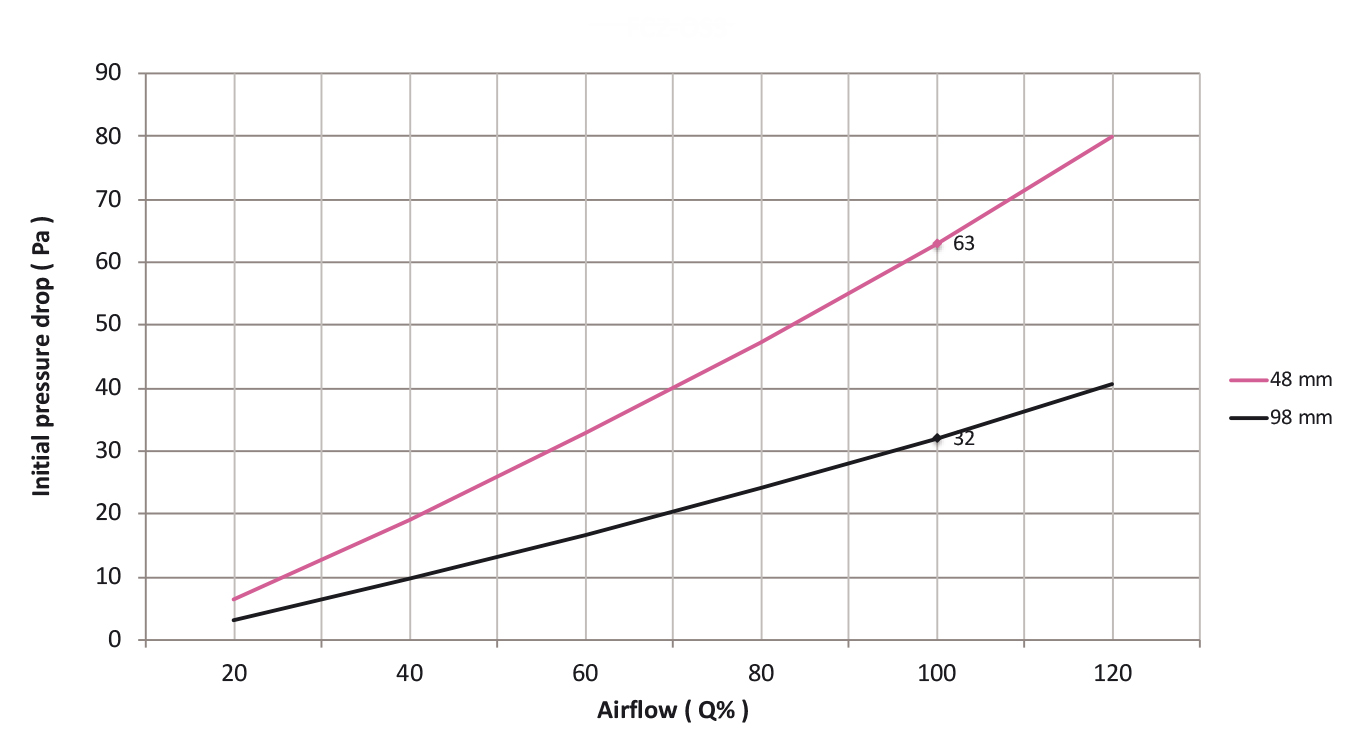

фильтра ФяГ по ГОСТ Р 51251-99, ЕN 779 | Удельная воздушная нагрузка м3/ч.м2 | Сопротивление, Па | ||
начальное | конечное | |||
глубина, L, мм | ||||
48 | 100 | |||
G3 (EU3) | 7000-10000 | 40-70 | 30-55 | 250 |
G4 (EU4) | 7000-10000 | 50-80 | 40-60 | 250 |
Производим фильтры ФЯГ следующих типоразмеров
Индекс фильтра | Габаритные размеры, мм | Производительность фильтра, м3/ч | Масса, Кг | ||
ФяГ | высота A | ширина B | глубина L | ||
3(4)050 | 500 | 500 | 48 | 1750-2500 | 1,4 |
3(4)052 3(4)051 3(4)054 3(4)053 3(4)056 3(4)055 |
592 592 592 287 610 610 |
592 287 490 490 610 305 |
48 48 48 48 48 48 |
2500-3500 1250-1750 2000-2900 1000-1800 2600-3700 1300-1850 |
1,7 1,0 1,4 0,9 1,8 1,1 |
3(4)0501 | 287 | 287 | 48 | 570-850 | 0,5 |
3(4)0505 | 305 | 305 | 48 | 650-930 | 0,6 |
3(4)058 3(4)059 3(4)057 3(4)100 3(4)102 |
892 892 892 500 592 |
287 490 592 500 592 |
48 48 48 100 100 |
1800-2500 3100-4400 3700-5300 1750-2500 2500-3500 |
1,7 2,8 3,4 2,5 2,8 |
3(4)101 | 592 | 287 | 100 | 1250-1750 | 1,8 |
3(4)104 | 592 | 490 | 100 | 2000-2900 | 2,5 |
3(4)103 3(4)106 3(4)105 3(4)1001 3(4)1005 |
287 610 610 287 305 |
490 610 305 287 305 |
100 100 100 100 100 |
1000-1800 2600-3700 1300-1850 570-850 650-930 |
1,6 3,0 1,9 1,6 0,9 |
3(4)108 | 892 | 287 | 100 | 1800-2560 | 2,8 |
3(4)109 | 892 | 490 | 100 | 3100-4400 | 3,8 |
3(4)107 | 892 | 592 | 100 | 3700-5300 | 4,1 |
Марка фильтра | Производительность фильтра в м3/ч | Габаритные размеры, мм | Масса, кг | ||
Высота Н | Ширина L | Глубина Г | |||
ФяГ 287х287х48 | 600 | 287 | 287 | 48 | 0.5 |
ФяГ 287х490х48 | 1100 | 287 | 490 | 48 | 0.9 |
ФяГ 305х305х48 | 650 | 305 | 305 | 48 | 0.6 |
ФяГ 500х500х48 | 1750 | 500 | 500 | 48 | 1.4 |
ФяГ 592х287х48 | 1300 | 592 | 287 | 48 | 1.0 |
ФяГ 592х490х48 | 2000 | 592 | 490 | 48 | 1.4 |
ФяГ 592х592х48 | 2500 | 592 | 592 | 48 | 1.7 |
ФяГ 610х305х48 | 1400 | 610 | 305 | 48 | 1.1 |
ФяГ 610х610х48 | 2600 | 610 | 610 | 48 | 1.8 |
ФяГ 892х287х48 | 1800 | 892 | 287 | 48 | 1.7 |
ФяГ 892х490х48 | 3200 | 892 | 490 | 48 | 2.8 |
ФяГ 892х592х48 | 4000 | 892 | 592 | 48 | 3.4 |
ФяГ 287х287х100 | 1100 | 287 | 287 | 100 | 0.8 |
ФяГ 287х490х100 | 1200 | 287 | 490 | 100 | 1.0 |
ФяГ 305х305х100 | 700 | 305 | 305 | 100 | 0.9 |
ФяГ 500х500х100 | 1800 | 500 | 500 | 100 | 2.5 |
ФяГ 592х287х100 | 1300 | 592 | 287 | 100 | 1.8 |
ФяГ 592х490х100 | 2000 | 592 | 490 | 100 | 2.5 |
ФяГ 592х592х100 | 2500 | 592 | 592 | 100 | 2.8 |
ФяГ 610х305х100 | 1400 | 610 | 305 | 100 | 1.9 |
ФяГ 610х610х100 | 2600 | 610 | 610 | 100 | 3.0 |
ФяГ 892х287х100 | 1800 | 892 | 287 | 100 | 2.8 |
ФяГ 892х490х100 | 3200 | 892 | 490 | 100 | 3.8 |
ФяГ 892х592х100 | 4000 | 892 | 592 | 100 | 4.1 |
Наименование | Ширина, мм | Высота, мм | Глубина, мм | Номинальная производительность, м3/ч | Класс очистки |
ФяГ 3050 | 500 | 500 | 48 | 1750-2500 | G3(EU3) |
ФяГ 30501 | 287 | 287 | 48 | 570-850 | G3(EU3) |
ФяГ 3051 | 287 | 592 | 48 | 1250-1750 | G4(EU4) |
ФяГ 3052 | 592 | 592 | 48 | 2500-3500 | G3(EU3) |
ФяГ 3053 | 490 | 287 | 48 | 1000-1800 | G3(EU3) |
ФяГ 3054 | 490 | 592 | 48 | 2000-2900 | G3(EU3) |
ФяГ 3055 | 305 | 610 | 48 | 1300-1850 | G3(EU3) |
ФяГ 3056 | 610 | 610 | 48 | 2600-3700 | G3(EU3) |
ФяГ 3057 | 892 | 592 | 48 | 3700-5300 | G3(EU3) |
ФяГ 3058 | 892 | 287 | 48 | 1800-2500 | G3(EU3) |
ФяГ 3059 | 892 | 490 | 48 | 3100-4400 | G3(EU3) |
ФяГ 3100 | 500 | 500 | 100 | 1750-2500 | G3(EU3) |
ФяГ 31001 | 287 | 287 | 100 | 570-850 | G3(EU3) |
ФяГ 3101 | 287 | 592 | 100 | 1250-1750 | G3(EU3) |
ФяГ 3102 | 592 | 592 | 100 | 2500-3500 | G3(EU3) |
ФяГ 3103 | 490 | 287 | 100 | 1000-1800 | G3(EU3) |
ФяГ 3104 | 490 | 592 | 100 | 2000-2900 | G3(EU3) |
ФяГ 3105 | 305 | 610 | 100 | 1300-1850 | G3(EU3) |
ФяГ 3106 | 610 | 610 | 100 | 2600-3700 | G3(EU3) |
ФяГ 3107 | 892 | 592 | 100 | 3700-5300 | G3(EU3) |
ФяГ 3108 | 892 | 287 | 100 | 1800-2560 | G3(EU3) |
ФяГ 3109 | 892 | 490 | 100 | 3100-4400 | G3(EU3) |
ФяГ 4050 | 500 | 500 | 48 | 1750-2500 | G4(EU4) |
ФяГ 40501 | 287 | 287 | 48 | 570-850 | G4(EU4) |
ФяГ 4051 | 287 | 592 | 48 | 1250-1750 | G4(EU4) |
ФяГ 4052 | 592 | 592 | 48 | 2500-3500 | G4(EU4) |
ФяГ 4053 | 490 | 287 | 48 | 1000-1800 | G4(EU4) |
ФяГ 4054 | 490 | 592 | 48 | 2000-2900 | G4(EU4) |
ФяГ 4055 | 305 | 610 | 48 | 1300-1850 | G4(EU4) |
ФяГ 4056 | 610 | 610 | 48 | 2600-3700 | G4(EU4) |
ФяГ 4057 | 892 | 592 | 48 | 3700-5300 | G4(EU4) |
ФяГ 4058 | 892 | 287 | 48 | 1800-2500 | G4(EU4) |
ФяГ 4059 | 892 | 490 | 48 | 3100-4400 | G4(EU4) |
ФяГ 4100 | 500 | 500 | 100 | 1750-2500 | G4(EU4) |
ФяГ 41001 | 287 | 287 | 100 | 570-850 | G4(EU4) |
ФяГ 4101 | 287 | 592 | 100 | 1250-1750 | G4(EU4) |
ФяГ 4102 | 592 | 592 | 100 | 2500-3500 | G4(EU4) |
ФяГ 4103 | 490 | 287 | 100 | 1000-1800 | G4(EU4) |
ФяГ 4104 | 490 | 592 | 100 | 2000-2900 | G4(EU4) |
ФяГ 4105 | 305 | 610 | 100 | 1300-1850 | G4(EU4) |
ФяГ 4106 | 610 | 610 | 100 | 2600-3700 | G4(EU4) |
ФяГ 4107 | 892 | 592 | 100 | 3700-5300 | G4(EU4) |
ФяГ 4108 | 892 | 287 | 100 | 1800-2560 | G4(EU4) |
ФяГ 4109 | 892 | 490 | 100 | 3100-4400 | G4(EU4) |
ФяГ 572х272х50 | 50 (48) | полиэстер G4 |
572 | 272 |
ФяГ 712х302х50 | 50 (48) | полиэстер G4 |
712 | 302 |
ФяГ 873х360х50 | 50 (48) | полиэстер G4 |
873 | 360 |
ФяГ 873х492х50 | 50 (48) | полиэстер G4 |
873 | 492 |
ФяГ 694х747х50 | 50 (48) | полиэстер G4 |
694 | 747 |
ФяГ 784х847х50 | 50 (48) | полиэстер G4 |
784 | 847 |
ФяГ 598х884х50 | 50 (48) | полиэстер G4 |
598 | 884 |
ФяГ 663х985х50 | 50 (48) | полиэстер G4 |
663 | 985 |
ФяГ 612х609х50 | 50 (48) | полиэстер G4 |
612 | 609 |
ФяГ 920х609х50 | 50 (48) | полиэстер G4 |
920 | 609 |
ФяГ 920х917х50 | 50 (48) | полиэстер G4 |
920 | 917 |
ФяГ 620х355х50 | 50 (48) | полиэстер G4 |
620 | 355 |
