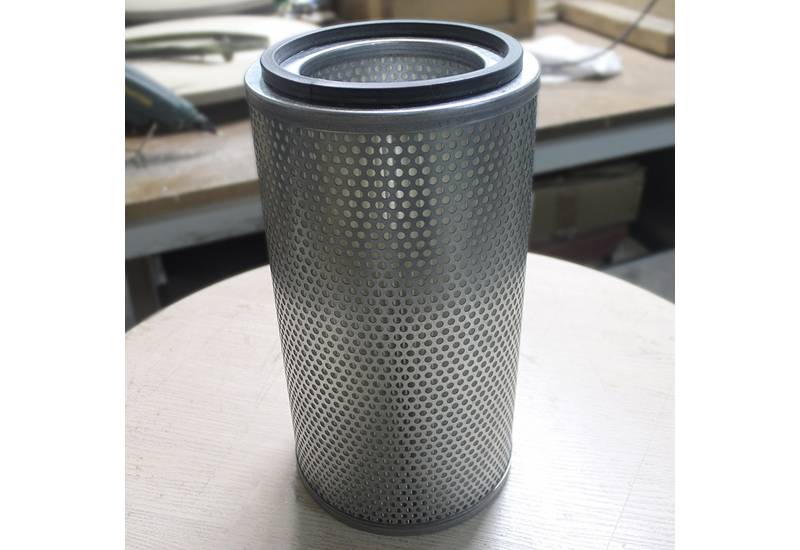

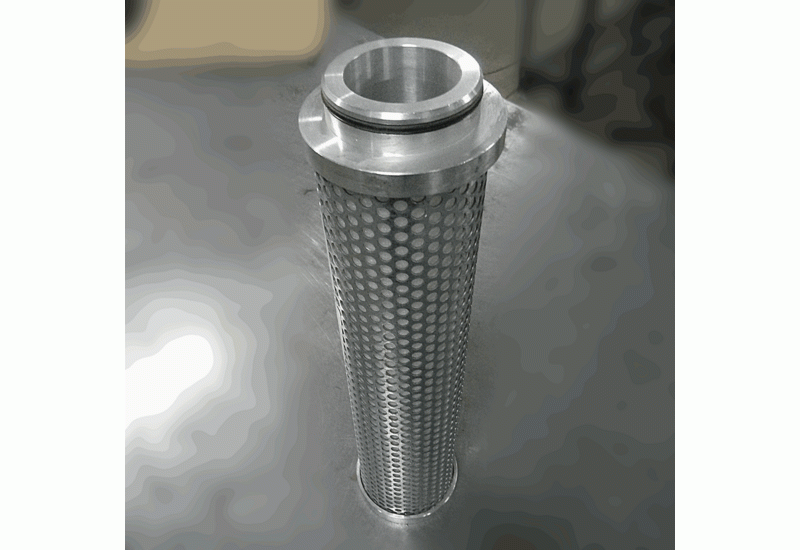

Фильтрующие элементы по чертежам

Кейс. Воздушные фильтры по индивидуальному заказу для воздуходувки

Задача. Предприятию потребовались нестандартные воздушные фильтр-картриджи для установки воздуходувки, которые обдувают тестовую заготовку в технологическом процессе производства. Основная функция фильтров — снижение количества влаги в потоке воздуха, подаваемого на заготовку. Готовых чертежей у заказчика не было — только техническое задание и описание задачи.

Решение. Специалисты «BaltiK» на собственном механическом участке (более 5 высокоточных станков) разработали и изготовили фильтрующие элементы по техническому заданию заказчика. Конструкторский отдел формализовал задачу, подобрал материалы и подготовил документацию. Возможны различные сплавы и материалы — сталь, медь, бронза, чугун, полиуретан, капролон — с защитным гальваническим покрытием (цинк, хром, олово, медь). Производство доступно как мелкосерийное, так и крупносерийное.

Результат. Фильтр-картриджи изготовлены и поставлены. Обеспечено снижение влагосодержания в потоке воздуха, поступающего на тестовую заготовку, что стабилизирует технологический процесс производства. Заказчику не потребовалось самостоятельно разрабатывать чертежи — достаточно было описать задачу, остальное взяли на себя инженеры «BaltiK».

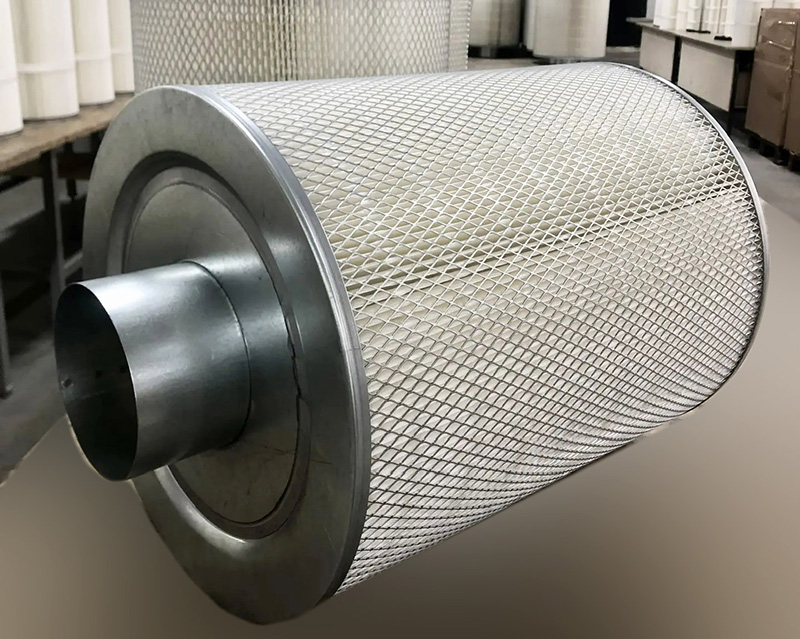

Кейс. Воздушный фильтр для двигателя Mitsubishi

Задача. Заказчику потребовался воздушный фильтр для двигателя Mitsubishi. Готового чертежа не было — заказчик предоставил только образец.

Решение. Специалисты «BaltiK» изготовили фильтр по образцу заказчика. Для реализации использованы собственный конструкторский отдел, парк высокоточных станков, опытные мастера и широкий ассортимент материалов. Фильтр полностью соответствует всем техническим требованиям.

Результат. После запуска фильтрующий элемент доказал свою высокую эффективность. Предприятие готово выполнять аналогичные заказы любой сложности и объёма — от небольших партий до крупносерийного производства.

Кейс. Фильтровальная установка INGERMANN KF-33-Silos для промышленного бункера

Задача. Крупному промышленному предприятию в Республике Башкортостан потребовалась фильтровальная установка для бункера, в который пневмокамерным мембранным насосом закачивается сыпучий продукт. При попадании продукта в бункер создаётся избыточное давление воздуха, который при взаимодействии с продуктом образует пылевидное облако. Требовалось удалить избытки воздуха из бункера и исключить пылеобразование в рабочей зоне.

Решение. Конструкторский отдел «BaltiK» на базе собственного производства разработал фильтровальную установку INGERMANN KF-33-Silos. Установка монтируется на крышке бункера и улавливает мелкую фракцию перекачиваемого продукта. Фильтр-бокс (355 × 355 × 705 мм) оснащён четырьмя фильтрующими картриджами собственного производства — BaltiK ФЭВ-145×90/DIN/500. Материал картриджа подобран индивидуально под конкретный производственный процесс.

Результат. Фильтровальная установка разработана и изготовлена в полном объёме. Избыточный воздух эффективно удаляется из бункера, мелкая фракция продукта улавливается фильтрующими элементами, пылеобразование в рабочей зоне исключено. Предприятие получило готовое решение «под ключ» — от проектирования до производства.

Кейс. Канальный двухступенчатый фильтр для турецкой атомной станции

Задача. Турецкому промышленному предприятию потребовался канальный двухступенчатый фильтр для подготовки приточного или очистки удаляемого воздуха в системах вентиляции общеобменного и производственного назначения. Требовалась высокая производительность — до 38 000 м³/час — и двухступенчатая схема очистки.

Решение. Конструкторский отдел «BaltiK» на базе собственного производства разработал канальный двуступенчатый фильтр габаритами 1800 × 1800 мм. Фильтр оснащён комплектом фильтрующих элементов: первая ступень — металлический предфильтр (грубая очистка), вторая — карманный фильтр тонкой очистки. Максимальная производительность по воздуху — не более 38 000 м³/час.

Результат. Первая партия канальных фильтров успешно согласована, протестирована и принята заказчиком. Во второй половине августа оборудование отправлено морским путём в Турцию. На момент публикации к выпуску готовится вторая партия фильтровентиляционного оборудования. Проект подтвердёл способность «BaltiK» предлагать комплексные высокоэффективные технологические решения для зарубежных промышленных предприятий.

Кейс. Фильтр для термопластавтомата (ТПА 34-35) по чертежу

Задача. Заказчику потребовались фильтрующие элементы для термопластавтомата ТПА 34-35 — инжекционной литьевой машины, применяемой для изготовления пластиковых отливок (ПВХ, ПЭТ, композитных материалов, реактопластов) методом литья под давлением. Одной из основных причин выхода из строя и сокращения срока службы гидравлических систем ТПА является загрязнение рабочей жидкости. Фильтрующий элемент располагается перед насосом и выполняет функцию очистки гидравлического масла.

Решение. Специалисты «BaltiK» изготовили фильтры по чертежам заказчика. Производство осуществлено на собственной станочной базе с подбором фильтрующих материалов под конкретные условия эксплуатации гидравлической системы ТПА.

Результат. Фильтрующие элементы изготовлены и поставлены в кратчайшие сроки. Обеспечена защита гидравлической системы термопластавтомата от загрязнения рабочей жидкости, что снижает риск внеплановых простоев и продлевает срок службы оборудования.

Кейс. Фильтр для очистки воды от мусора

Задача. Заказчику потребовался фильтрующий элемент для очистки воды от крупного мусора и загрязнений. Необходимо было изготовить фильтр по чертежам с заданными техническими характеристиками и габаритами.

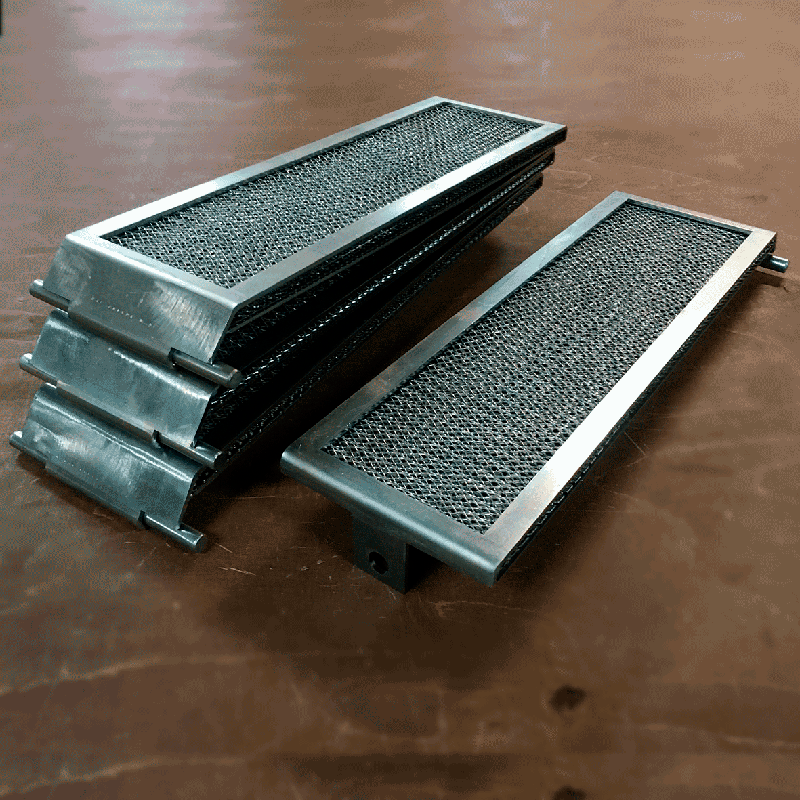

Решение. Специалисты «BaltiK» изготовили фильтр по чертежам заказчика. Перегородка фильтра состоит из нержавеющих металлических сеток, уложенных слоями (3–4 слоя). Корпус выполнен из П-образного профиля, для удобства эксплуатации фильтр укомплектован ручкой. Класс фильтрации — G2, габаритные размеры — 780 × 500 × 20 мм.

Результат. Фильтрующий элемент изготовлен в соответствии с техническим заданием заказчика. Многослойная конструкция из нержавеющих сеток обеспечивает эффективную очистку воды от мусора, а компактные габариты позволяют интегрировать фильтр в существующую систему.

Кейс. Фильтр по чертежам для печи ВПП-2

Задача. Крупному промышленному предприятию Ставропольского края потребовались сменные фильтр-картриджи для вентиляторов разбавления печей ВПП-2. Требовалось изготовить аналоги фильтрующих элементов с точным соблюдением технических характеристик: воздухопроницаемость 1510 дм²/м²·с, задержка частиц пыли от 42 мкм, класс фильтрации G3, эффективность очистки 84,6%.

Решение. Специалисты «BaltiK» изготовили фильтр-элементы по детальным чертежам заказчика. Тип вентилятора — ВР12-26-3,15 (4 кВт, 2840 об/мин), производительность 1,1–2,3 тыс. м³/час. Назначение фильтра — очистка воздуха вентиляторов разбавления в сборе ПГТ 20.125.2/2.5ПФ-11.00.00.000. Производство осуществлено на собственной станочной базе с подбором фильтрующего материала под заданные параметры.

Результат. Фильтрующие элементы успешно изготовлены и поставлены. Фильтр легко устанавливается и функционирует в системе печи ВПП-2, обеспечивая требуемую эффективность очистки воздуха. Предприятие получило готовое решение по полному циклу — от чертежа до серийной поставки.
