Характеристики:
Характеристика Значение
Область применения Панельные фильтры
Материал Полиэстер
Класс очистки EN779 G2, G3, G4, F5
Рамка фильтра Оцинкованная сталь
Рекомендуемое конечное сопротивление 250 Па
Применение Применяется в качестве первой ступени очистки в системе вентиляции
Упаковка Картонная коробка, соответствующая габаритам фильтра
Срок изготовления 10 рабочих дней
Доставка и оплата Калькулятор доставки
Запрос цены В наличии

Поделиться:

Фильтр ячейковый панельный ФЯП, ФВП, ФЯП, ВП с полиэстером

Эффективность фильтрации определяется плотностью используемого синтетического волокна. Служат защитой от попадания взвешенных частиц в систему вентиляции и кондиционирования. Панельные фильтры применяются в качестве предварительной, либо конечной ступени фильтрации.

Воздушные панельные фильтры предназначаются для возможности очищения как приточного, так и рециркуляционного, и вытяжного воздуха в вентиляционных системах и системах кондиционирования. Панельные фильтры способны обеспечивать как грубую степень, так и тонкую степень очистки воздушных масс. Классность очистки фильтрующего элемента в панельном фильтре определяют видом примененного в нем фильтроматериала. В подобных фильтрах есть возможность применения в качестве фильтрующего материала химволокна: ФВР-200-G3 или ФВР-250-G4, или ФВР-400-G4. Также может использоваться фильтроматериал из стекловидных волокон: ФВР-PS, ФВР-DS или фильтрующий материал, выполненный на базе сеток из металла.

Производство панельных фильтров осуществляется при помощи прямоугольных оцинкованных П-образных профилей, внутри которых укладывается фильтрующий элемент. Со стороны, где выходит воздух, устанавливается металлическая сетка, исключающая возможность выдавливания фильтрующего элемента во время работы. Со стороны, где воздух входит, установлены спицы, которые удерживают материал. В рассматриваемых воздушных фильтрах имеется возможность замены исключительно только фильтрующего материала, а замена самого фильтра не возможна.

Панельные фильтры, как правило, производятся с шириной профиля: 20; 25; 48; 96 мм.

Область применения

Фильтр ФВП – воздушный панельный применяется для:

  • очищения воздушного потока от наличия пыли в системах приточной вентиляции;
  • как оборудование для начальной степени очищения в сложных (многоступенчатых) фильтрационных системах;
  • как основной фильтр в 1-ступенчатых системах вентиляции.

Фильтр ФяП панельный применяется для грубого предварительного очищения воздуха атмосферы, который подается в помещения разнообразного назначения.

Преимущества панельных фильтров (ФВП)

  • Прочная рамка из оцинкованной стали. Для большей надёжности конструкция усилена армирующей сеткой. Она придает изделию необходимую жёсткость и не допускает выдавливания материала.
  • Уменьшенное начальное сопротивление. Панельные фильтры (ФВП) подходят для одно- и многоступенчатых систем. Оптимальная величина конечного сопротивления — 250 Па.
  • Эффективное удержание пыли, мелких механических частиц и иных загрязнений. Продукция нашего производства отлично справляется с грубой очисткой воздуха. По мере износа можно менять лишь материал наполнения, а не изделие целиком.

Класс фильтра по
ГОСТ Р ЕН 779-2007
Средняя пылезадерживающая
способность Am, % (средняя эффективность Em)
Номинальная удельная воздушная нагрузка,
м3/ч х м2(фронтальная скорость, м/с)

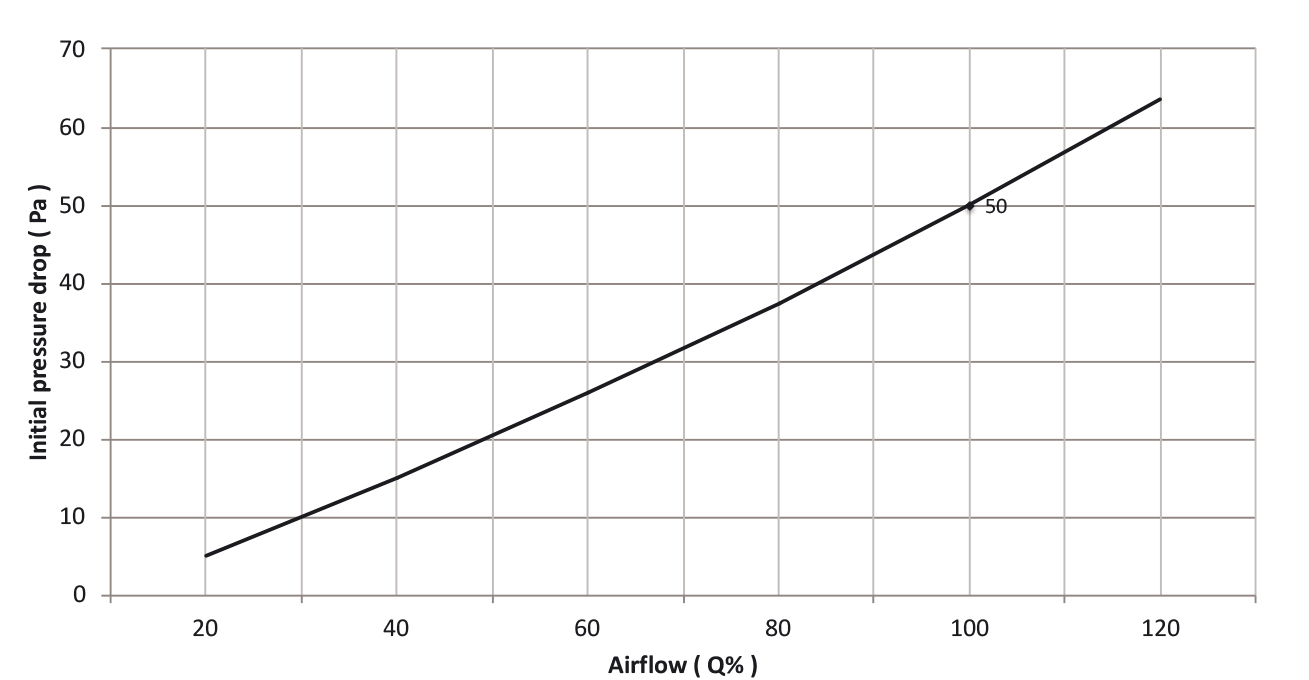

Аэродинамическое
сопротивление, Па
Начальное Конечное
Глубина, мм
48 96
G3 80≤Am<90 9700 (2,7) 65 45 250
G4 90≤Am 9700 (2,7) 75 51 250
F5 40≤Am<60 9700 (2,7) 83 60 450

Технические параметры основных типоразмеров

Габаритные размеры, мм Номинальная производительность, м3/ч
Ширина, W Высота, H Толщина, P
287 287 48 850
287 490 48 1400
287 592 48 1700
287 892 48 2500
490 287 48 1400
490 490 48 2350
490 592 48 2800
490 892 48 4200
592 287 48 1700
592 490 48 2800
592 592 48 3400
592 892 48 5100
892 287 48 2500
892 490 48 4200
892 592 48 5100
892 892 48 7600
